电动伸缩门遥控控制器使用注意事项

内容详情

电动伸缩门遥控控制器安装场所(请专业人士安装调试)
安装的场所及环境不适宜会缩短本产品的使用寿命,请安装于下列场所:
周围温度:-10℃~+45℃且通风情形良好
无滴水及湿气低的场所
无日光照射,高温及严重落尘的场所
无腐蚀性气体及液体的场所
无振动、无磁场干扰的场所
儿童不易操作到,保养及检查容易的场所
电动伸缩门遥控控制器产品维护
用户应对红外开关每月检测一次,以确保遇阻返回功能正常
遥控器使用DC12V,23A电池,使用寿命一年,注意更换电池。切勿受潮、摔打、撞击,如欲修改密码,请注意主机与遥控器的编码一定要一致。
主机遥控距离正常在40米左右,若遥控器距离太短,请检查主机安装位置是否被金属物遮蔽或电池电量是否充足,遥控距离受天气影响较大,在恶劣环境下,遥控距离有所缩短,此为正常现象。
电动伸缩门遥控控制器电气连接
注意:1、应严格遵照接线端子上标识接,“火线”、“零线”不能接反
2、遵守安全规定!电力线和控制线一定要分开布线
3、干簧管信号线须用屏蔽线,屏蔽层须良好接地,中间不可有接头。导线要套入PVC管或铁管内,做好防水防潮处理
4、开机必须检查,电机是否安全接地
5、确认所有接线正确无误后接上电源

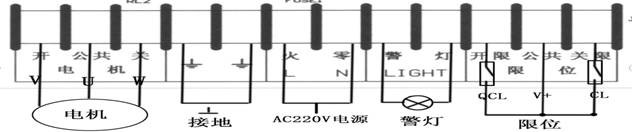

如图所示,按下面要求接线:
伸缩门

备注:1、开门、关门反向接反对调电机线V、W。 2、开到位或关到位不停对调OCL、GL。
主要功能及特点:
1、手动控制“开”、“停”、“关”
2、遥控控制“开”、“停”、“关”
通过遥控器上的“开”、“停”、“关”分别控制“开”、“停”、“关”
3、加锁功能:通过遥控器上的“锁”键,可对主机及遥控器的控键进行加锁
4、时间保护:电机运行一段时间(90秒),自动停止
5、到位防前冲功能:
当门前进到位停止后,由于惯性将冲过磁铁位置,防前冲功能使门到位后就无法再前进,必须后退后才能再前进。避免因按键操作失误而使门撞墙。
6、防雷击保护:限位输入采用防雷击保护电路,防止因输入引线太长而遭雷击故障
7、红外防碰撞功能:配合专用的红外线控头,门在前进过程中如遇障碍物(人或车)可自动停止并后退。
8、遥控加锁功能可选择:
通过主板上的跳线:“加锁SP4”可选择遥控“加锁”或“不加锁”、短接“加锁”,断开不加锁。
9、单双限位可选择:
通过主板上的跳线:“限位SP1”可选择“单限位”或“双限位”短接为单限位,断开为双限位,单限位情况下,关到位感应开关作为关红外感应开关使用。
